Die Schmelzsicherung
Darf ich mich vorstellen? Die Schmelzsicherungen, im Volksmund auch oft "Panzersicherung" genannt. Wofür man mich braucht und warum ich noch lange nicht zum "alten Eisen" gehöre, finden Sie hier...
Licht aus! Anlage steht! Stromausfall!
Eine Sicherung hat ausgelöst? Schnell dem Fehler auf die Spur gehen und die abgeschaltete Sicherung gegen eine neue austauschen.
Die abgeschaltete Sicherung wird achtlos in die Recyclingbox vom NH-HH-Recyclingverein geworfen: Dienst erfüllt!
Doch was ist die "Schmelzsicherung" eigentlich und hat sie es verdient, so achtlos behandelt zu werden?
Die Schmelzsicherung ist ein Überstromschutzorgan. Erreicht die Stromstärke einen bestimmten Wert und überschreitet diesen dann für eine längere Zeit, dann sorgt der in der Sicherung verbaute Schmelzleiter durch Abschmelzen dafür, dass der Stromkreis unterbrochen wird.
Der Begriff ist in DIN EN 60269-1 (VDE 0636-1) definiert.

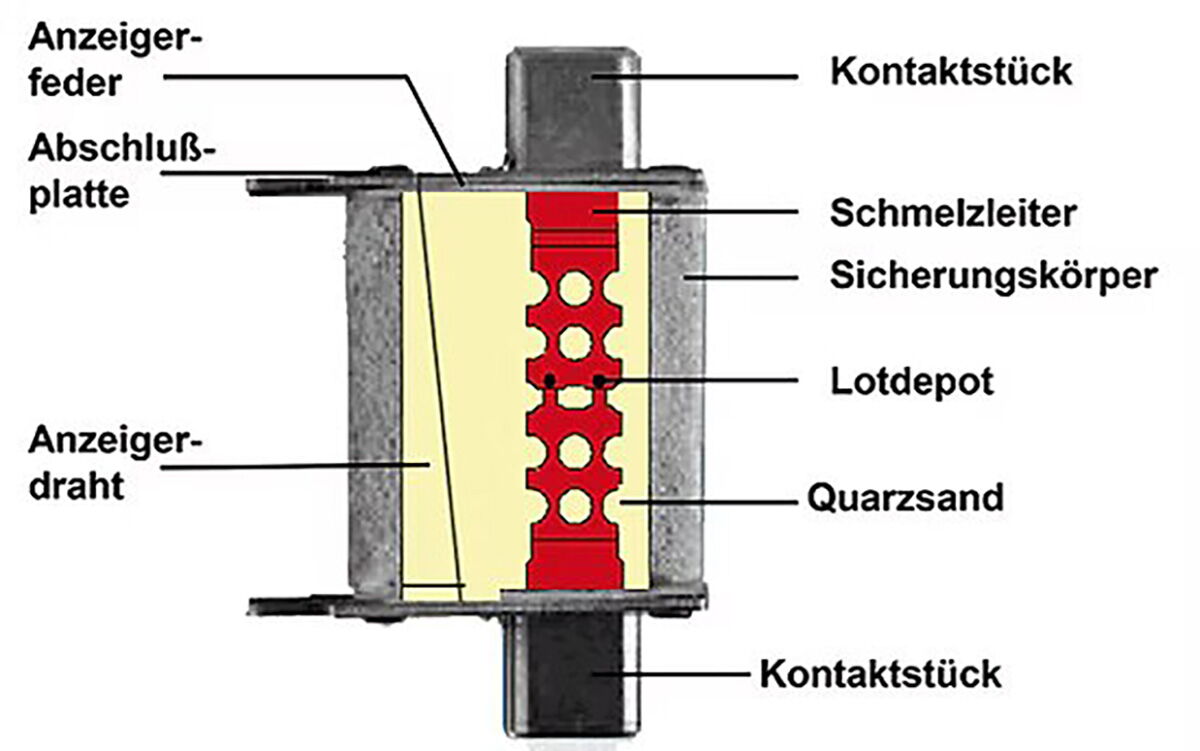

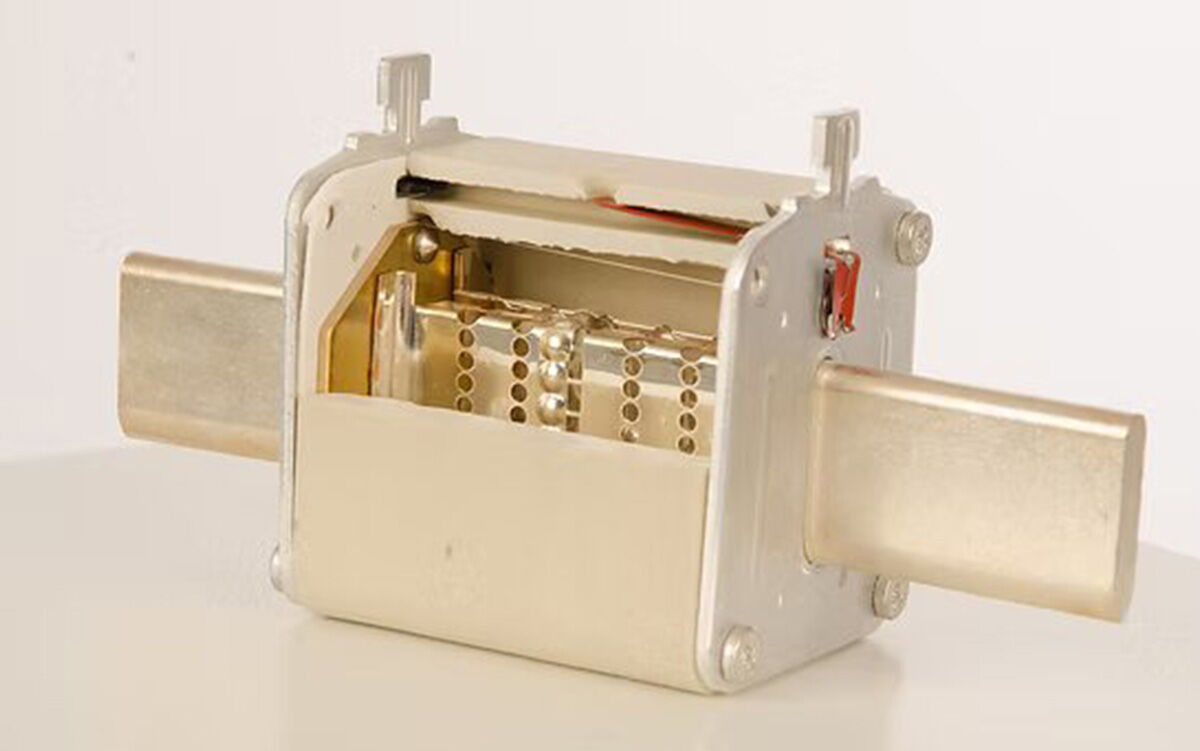

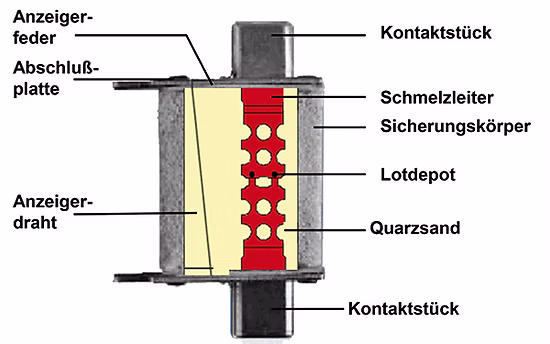

Hier sehen Sie ein Schnittmodell einer NH-Sicherung Der Quarzsand fehlt natürlich).
Der Begriff "NH" steht für Niederspannungs-Hochleistungssicherung!
Sie wird hauptsächlich im Verteilnetz eingesetzt, in der Industrie und beim Endabnehmer, z.B. im Sicherungskasten. Die typische Nennspannung ist 230/400 V AC, aber es gibt sie für Industrieanlagen auch bis 1000 V Gleich- oder Wechselspannung.
Man findet sie wie auf dem Bild gezeigt, aber auch als Schraubsicherung oder Zylindersicherung.

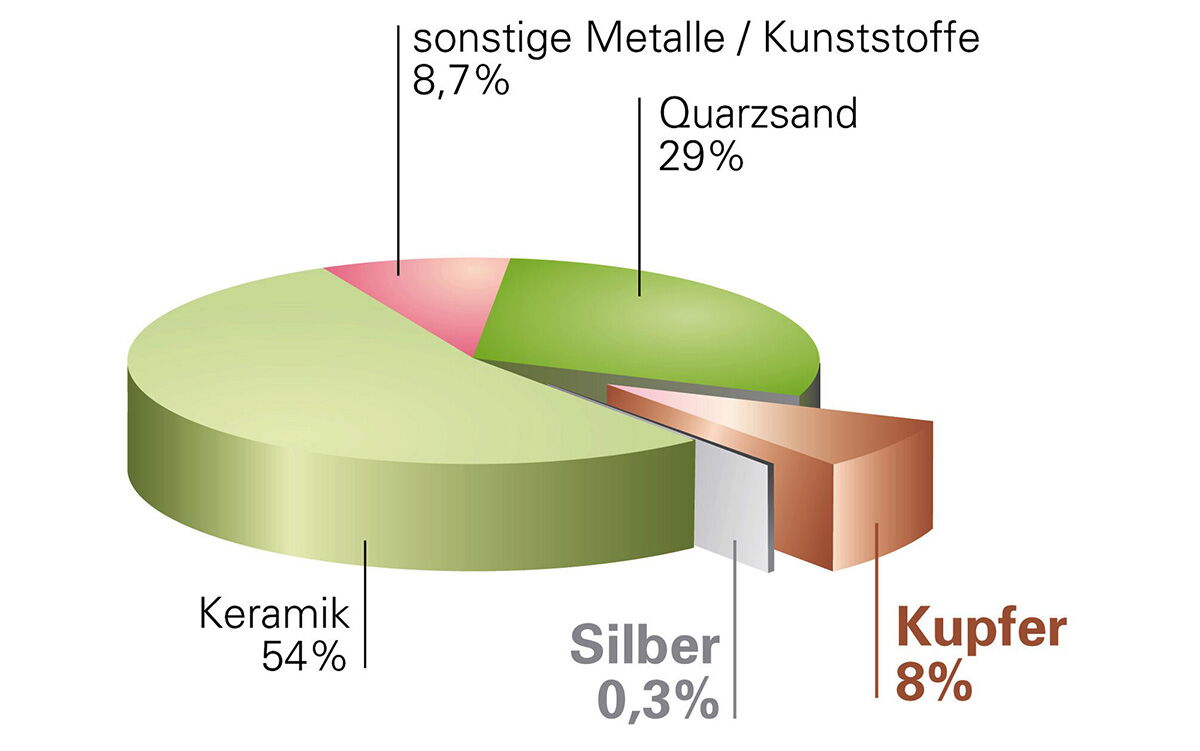

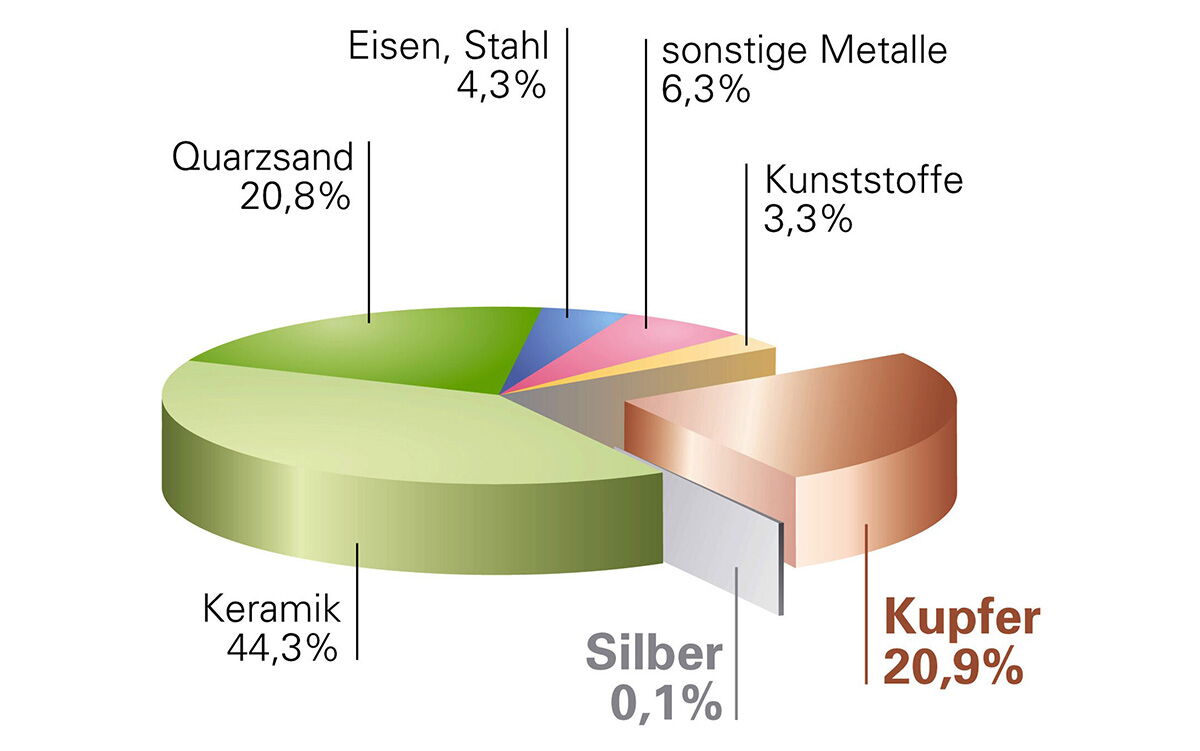

Nicht viel dran, doch so viel drin! Die hochwertigen Materialien sind für die Mülltonne zu schade, wie Sie im folgenden Diagramm sehen können.
